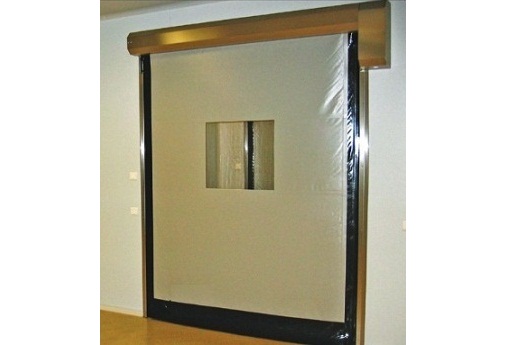

La porte DYNACO SlimLine Techno est spécialement conçue pour contrôler de manière fiable et efficace de petites à moyennes ouvertures de porte pour des applications en électronique, en emballage, en entreposage ou en transformation. La porte est conçue pour faciliter les opérations fréquentes et exigeantes où le contrôle de la productivité, de la sécurité et de l’environnement est essentiel. La technologie SlimLine Techno fonctionne rapidement et silencieusement à des vitesses pouvant atteindre 6 pieds par seconde. Une étanchéité supérieure, un design de réinsertion automatique et une technologie unique de rideaux souples offrent un maximum de sécurité, d’efficacité et de productivité.

Couleurs

blanc 9010 Blanc

bleu 5002 Bleu

gris 7035 Gris

jaune 1003 Jaune

noir 9005 Noir

orange 2004 Orangé

rouge 3000 Rouge

vert 6005 Vert


Dimensions Standard

12′ larg. x 12′ haut.

Vitesse d’ouverture

48 po/s

Vitesse de fermeture

24 po/s

Fonctionnement

Par gravité avec rebords intérieurs souples et flexibles.

Guides latéraux

Fait de canaux structuraux de 2 1/16″ x 1 1/2″ x 1/8″ en acier galvanisé.

Guide interne

Polyéthylène (PE-UHMW 1000); section extérieure 9/16” x  9/16”.

Couvre-guides latéraux

Composite

Tambour d’enroulement

En acier, diamètre de  4″ x 0.078″, arbres en acier.

Rideau de porte

PVC renforcé (27 oz/verge carrée) et joint d’étanchéité continu, avec rebord inférieur lesté souple et flexible. Disponible en différentes couleurs.

Fenêtre

Une bannière de vue 15” x largeur de porte ou fenêtres séparées  24” x 24” en option.

Moteur

Standard 1 HP à 208V, 230V ou 460V. Moteur d’entraînement à fréquence variable, Nema 4, 2 pôles sans freins.


Boîte d’engrenages

Taille 50 pour un moteur de 1 CV et rapport de réduction de 1/28.

Positionnement de porte

Encodeur absolu monté sur le derrière du moteur.

Détecteurs

Une photocellule infrarouge dans le guide latéral détecte la présence d’un piéton ou d’un véhicule et ouvre immédiatement la porte en la gardant ouverte aussi longtemps que la présence est détectée. Hauteur de la photocellule : 12″ du plancher (jusqu’à 24″ maximum du plancher en option). Un détecteur situé dans la partie inférieure du rideau ouvre la porte sur contact d’une obstruction durant la fermeture. Le rebord inférieur est dénommé WDD ou Détecteur DYNACO Sans fil : un système de détection sans fil constitué d’un émetteur dans le sac inférieur de la porte et d’un récepteur dans la boîte de commande. Le système fonctionne en boucle ouverte : quand le détecteur rencontre une obstruction, l’émetteur quitte le mode d’attente et signale au récepteur d’ouvrir immédiatement la porte.

Alimentation

Standard: 208-230 VAC, monophasée, 208-230 VAC triphasée, 460 VAC triphasée. Fréquence: 50-60 Hz. Disjoncteurs à être fournis par le client : 12-20 A pour 1CV.

Exigences d’espace

Toutes les dimensions indiquées sont nettes: l’espace requis pour le montage et l’entretien doit être fourni. Dimensions réduites sur demande.


  • Fabrication
  • Zones de production
  • Transport
  • Distribution
