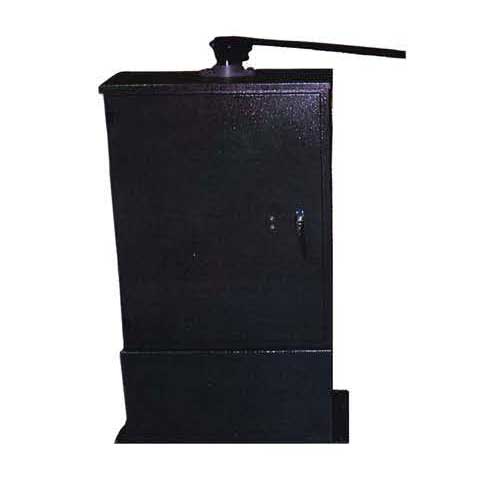

The PRO-MSW is designed for use on industrial cantilever, single or bi-parting swing gates.
Le 18 PRO est conçu pour une utilisation sur barrière industrielle, ou sur les portes coulissantes simples ou à bi-séparation.
Lorsque vous commandez votre opérateur MSW 18 Pro, svp nous fournir les informations suivantes :
- Type de barrière
- Largeur de la barrière
- Usage
- Puissance en HP
- Montage à gauche ou à droite de l’opérateur
- Modèle
- Voltage/Phase
- Dispositifs de sécurité
- Options
Dimensions
Caractéristiques
- Garantie de 2 ans
- Contacteur reversible haute résistance avec verrouillage mécanique et électrique
- Moteur à fonctionnement continu avec protection contre les surcharges
- Minuterie pour la fermeture, minuterie pour le délai de fermeture, délai de 1.5 sec., transformeur de 100 VA, circuit de contrôle, commutateur On/Off
- Boîte de vitesse haute résistance à vis sans fin 60:1 avec embrayage à bain d’huile
- Ceinture SL en V haute résistance
- Système de Freins solénoïdes
- Protection contre les surcharges thermales du relais en 3 phases (pour les opérateurs à 3 phases)
- Roulements à bille de 1-1/4″ en fer sur l’arbre d’entraînement
- Circuit de commande fusionné de 24V
- Bras oscillant ajustable
- Embrayage à friction ajustable
- Commutateurs de limite de rotation entièrement contrôlables
- Caméras de limite de poudre de métal
- Déconnection rapide d’urgence avec commutateur pour couper l’électricité, pour l’opération manuelle
- Moteur amovible sans affecter les paramètres de limite
- Opérateur logé dans un cabinet avec porte à charnières et serrure à clé
- Montage universel à droite ou à gauche
- Installation sur coussinet ou au mur
- Support de montage optionel
- Support de barrière et pinces en U fournis
- Finition de peinture cuite gris foncé
- Poids d’expédition : 250 lbs
Modèles disponibles pour la gamme 18 Pro
| Modèle | Code | Puissance (HP) | Voltage (V) | Phase (Ph) | Fréquence (Hz) |
| PRO MSW | 50-11 | 1/2 | 115 | 1 | 60 |
| PRO-MSW | 50-21 | 1/2 | 230 | 1 | 60 |
| PRO-MSW | 50-23 | 1/2 | 208/230 | 3 | 60 |
| PRO-MSW | 50-43 | 1/2 | 460 | 3 | 60 |
| PRO-MSW | 50-53 | 1/2 | 575 | 3 | 60 |
| PRO-MSW | 75-11 | 3/4 | 115 | 1 | 60 |
| PRO MSW | 75-21 | 3/4 | 230 | 1 | 60 |
| PRO-MSW | 75-23 | 3/4 | 208/230 | 3 | 60 |
| PRO-MSW | 75-43 | 3/4 | 460 | 3 | 60 |
| PRO-MSW | 75-53 | 3/4 | 575 | 3 | 60 |
| PRO-MSW | 100-11 | 1.0 | 115 | 1 | 60 |
| PRO-MSW | 100-21 | 1.0 | 230 | 1 | 60 |
| PRO-MSW | 100-23 | 1.0 | 208/230 | 3 | 60 |
| PRO-MSW | 100-43 | 1.0 | 460 | 3 | 60 |
| PRO-MSW | 100-53 | 1.0 | 575 | 3 | 60 |
Code d’option |
Description |
| MW00049 | Coussin d’installation |
| MK00266 | Chaufferette 11 OV 12SW complet, avec un thermostat ajustable. Utilisé pour les blocs d’alimentation 11 OV, 460 OV ou S7S. Note : Les transformeur séparés nécessitent un bloc d’alimentation de 460V (MK00223) ou un S7SV (MKOOI 00) |
| MKOOS16 | Chaufferette de 220V à 200W complet, avec thermostat ajustable. Utilisé avec les blocs d’alimentation de 220V à 1 phase ou les 230V à 3 phases |
| MPOOOS1 | Option Maître/Esclave |
